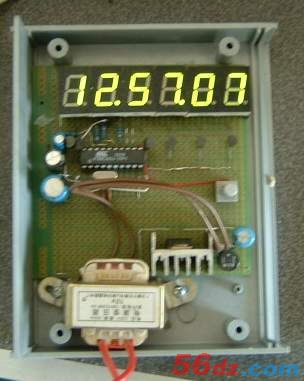

采用AT89C2051的6位电子钟原理如下图所示，只要硬件连接无误，保证成功。另外图中的SET按纽用于校准时间。按住2秒以上进入校准时间状态及换档和退出，快速点触用于调节时间数值。三极管采用9015即可。数码管最好采用红色的共阳型LED数码管，亮度高些，因为是扫描的显示方式，所以各个数码管的abcdefg各脚采用了总线并联,改动510欧姆的电阻可以改变显示亮度。

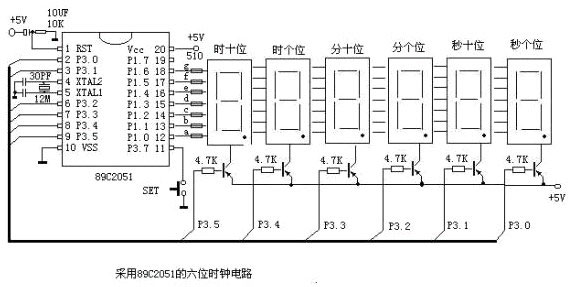

电子钟原理图

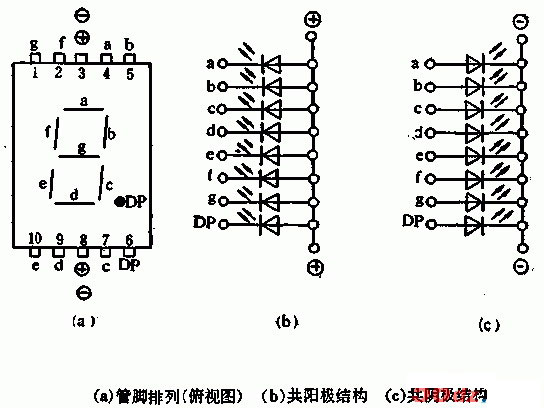

共阳数码管的管脚排列方式
